Hauptbildschirm

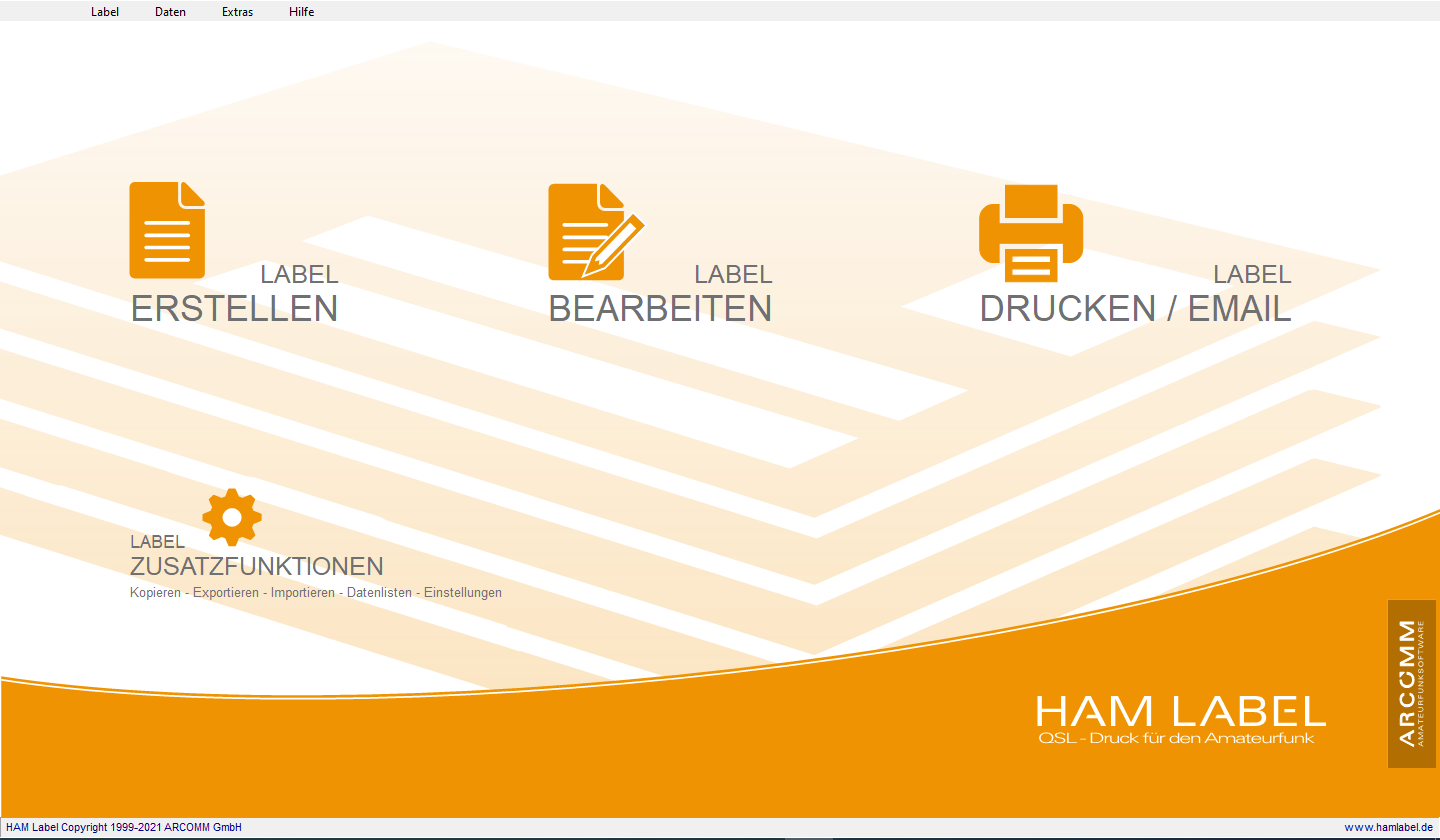

Der Hauptbildschirm wurde in HAM Label 4 völlig umgestaltet. Ziel ist es, alle wesentlichen Programmfunktionen um Überblick zu haben und damit der Erstellung und Verwaltung der Label zu vereinfachen.

 Alle Funktionen sind oben über das Hauptmenü zu erreichen.

 Links befindet sich die Labelleiste. Dort sind alle erstellten Label mit Miniaturansicht zu sehen. Nach Mausklick auf ein Label wird dieses aktiviert und alle Bereiche des Hauptfensters aktualisiert.

Unter der Labelleiste befinden sich Link-Schalter für die Erstellung eines neuen Labels, für den Aufruf der Labelliste und für die Änderung der Miniaturansichten.

 Rechts von der Labelleiste wird eine Labelvorschau angezeigt. Durch Mausklick auf diese Vorschau oder auf den darunter liegenden Link-Schalter wird der Maskeneditor gestartet.

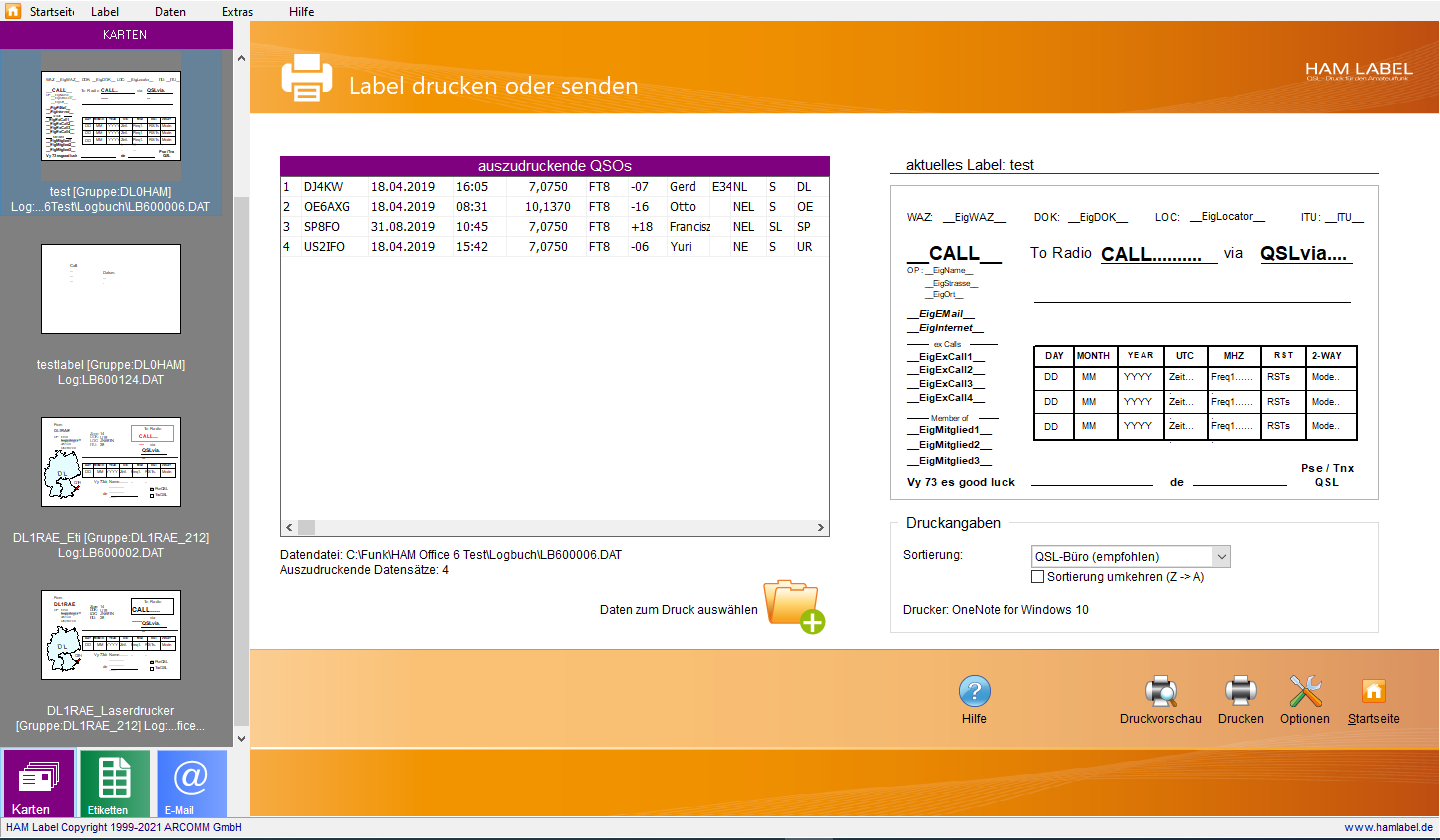

 Rechts neben der Labelvorschau werden alle zum Druck ausgewählten QSOs angezeigt. Um QSOs auszuwählen, klickt man mit der Maus auf den unter der Datenauswahlliste befindlichen Link-Schalter.

 Wurden QSOs ausgewählt, zeigt das Druckvorschau-Fenster das erste QSO so, wie es beim Ausdruck erscheinen würde. Nach einem Mausklick auf den darunter liegenden Link-Schalter gelangt man zur Druckvorschau mit Vorschau-Anzeige aller ausgewählten QSOs.

 Im Hauptbildschirm rechts unten befinden sich die Schalter zum Start des Druck und zur Bestimmung der Druckoptionen sowie die Eingabefelder für Druckstart und Drucksortierung.

Maskeneditor

Der Maskeneditor wurde ebenfalls umgestaltet und mit mehr Funktionen ausgestattet.

Fensteraufteilung

 Unter dem Hauptmenü und über der Arbeitsfläche befinden sich Schnell-Schalter zum Ein- und Ausschalten der Lineale, des Gitters (neu: Millimetereinteilung) und des Druckrands (nicht-bedruckbarer Bereich wird graublau dargestellt) sowie für den Zoom. Neu sind Schalter für das Rückgängigmachen der letzten Bearbeitungsschritte (Undo) bzw. Widerrufen dieser Zurückschritte (Redo).

 Ebenfalls über der Arbeitsfläche kann man die AutoVorschau ein- und ausschalten (im Bild nicht eingeschaltet). Diese zeigt ein Bild des Labels (bei Karten verkleinert, bei Etiketten 1:1) mit Ersetzung der Platzhalter durch die Daten des ausgewählten QSOs. Mit Hilfe der AutoVorschau kann man recht schnell überprüfen, ob bestimmte Optionen oder Formatierungen zum gewünschten Erscheinungsbild führen. Die QSO-Liste neben dem AutoVorschau-Schalter dient der Auswahl des angezeigten QSOs. Sie enthält alle QSOs, die im Hauptfenster bei der Datenauswahl ausgewählt wurden.

 Beim neuen Maskeneditor lassen sich alle Eigenschaften der Objekte in der unten befindlichen Eigenschaftsleiste einsehen und ändern. Damit entfällt das bisher notwendige Zusatzfenster. Alle Änderungen werden sofort wirksam, wenn man die Enter-Taste betätigt oder in ein anderes Eingabefeld wechselt. Auch der „Zuweisen“-Schalter ist damit nicht mehr notwendig.

Zeichnungselemente

 Zur vereinfachten Erstellung der Label wurden zusätzlich zu Rechteck und Ellipse das abgerundete Rechteck und der Kreis eingeführt. Neu ist das Element „Welle“ mit verschiedenen Einstellungswerten.

 Bei allen geschlossenen Formen kann man zusätzlich zur Füllfarbe einen Farbverlauf festlegen.

Textelemente

Als neues Textelement wurde das Textfeld eingeführt. Es erlaubt die Eingabe mehrzeiliger Texte und die Ausrichtung dieser Texte (links- oder rechtsbündig, zentriert). Der Zeilenabstand kann verändert werden. Durch Größenänderung des Begrenzungsrechtecks wird der Zeilenumbruch im Text beeinflusst. Das Textfeld kann gedreht werden.

 Bei einfachen Texten und Platzhaltern kann jetzt der Buchstabenabstand verändert werden. Das ist hilfreich z.B. bei Tabellen,  wenn man einen Platzhalter (z.B. RST) über mehrere Tabellespalten verteilen will.

Bilder

Zusätzlich zu BMP-Bildern können jetzt auch JPG-Bilder auf dem Label platziert werden.

Alle Bilder können gedreht werden.

Positionierung

 Im Menü des Maskeneditors befinden sich Funktionen zum horizontalen und vertikalen Spiegeln der Zeichnungselemente. Werden mehrere Elemente markiert, kann man diese jetzt zusammen ausrichten.

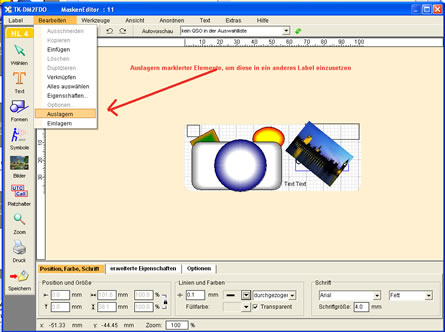

Aus- und Einlagern

 Einzelne oder mehrere markierte Elemente können in eine Datei ausgelagert werden und in einem anderen Label wieder an die gleiche Position eingefügt werden.

Datenauswahl

 Bei der QSO-Auswahl befinden sich weitere Schalter zum Auswählen aller QSOs oder zum Entfernen der Auswahl.

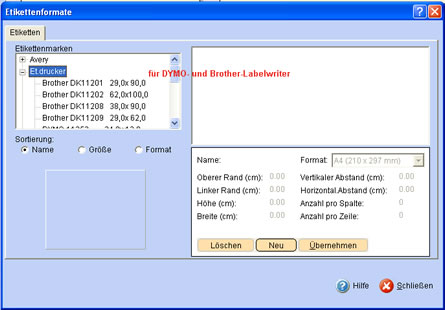

Etikettendrucker

 Die Liste der Etiketten enthält jetzt verschiedene Etikettenformate der Labeldrucker von Brother und Dymo.  Diese Etiketten werden im Programm besonders bearbeitet.

Neue Druckoptionen

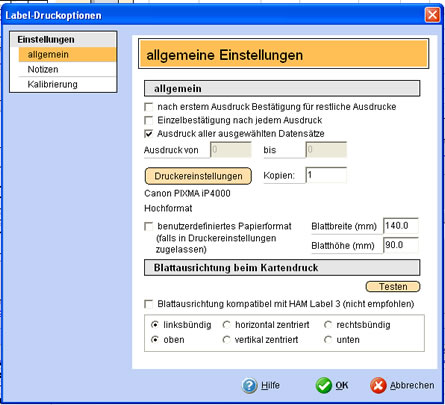

HAM Label 4 merkt sich die Druckereinstellungen zu Papierformat, Schacht und Druckqualität.

Es ist jetzt möglich, beim Kartendruck erst mal nur die erste Karte zu bedrucken und dann zu bestimmen, ob der Rest gedruckt werden soll oder erst mal abgebrochen werden soll.

 Es kann ein benutzerdefiniertes Papierformat angegeben werden, falls der Drucker das unterstützt. Da die meisten Drucker nicht direkt das QSL-Kartenformat unterstützen, ist diese Funktion sehr hilfreich.

 Die Blattausrichtung wird anders als bei HAM Label 3 berechnet. Bei Karten, die mit HAM Label 3 zur Zufriedenheit ausgedruckt wurden, kann man die neue Blattausrichtung ausschalten. Für die korrekte Blattausrichtung kann man eine Testfunktion starten.

Setzen von QSLsent nach dem Druck

Bei HAM Label 4 kann man bestimmen, welches Zeichen für gedruckte Karten gesetzt werden soll. Außerdem kann man durch Entfernen des Hakens vor dem Listeneintrag festlegen, dass QSLs nicht gesetzt wird und zur Wiederholung des Ausdrucks in der Datenauswahl verbleibt. Bei alen anderen QSOs wird QSLsent gesetzt und diese werden (anders als bei HAM Label 3) damit auch aus der Datenauswahlliste entfernt.

verbesserte Zusammenarbeit mit HAM Office 4

Verbindung zu HAM Office 4

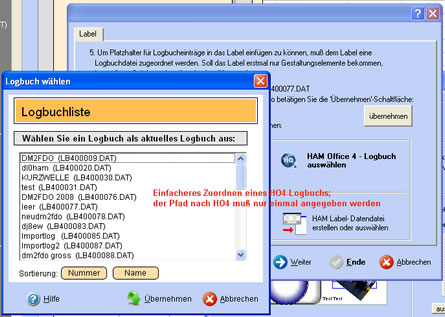

Beim Erstellen eines Labels kann jetzt leichter die Verbindung zu einem HAM Office – Log hergestellt werden, da man nicht mehr nach der Logbuchdatei im HAM Office-Verzeichnis suchen muss, sondern die von HAM Office bekannte Liste der Logbücher öffnet.

Einbindung in HAM Office 4

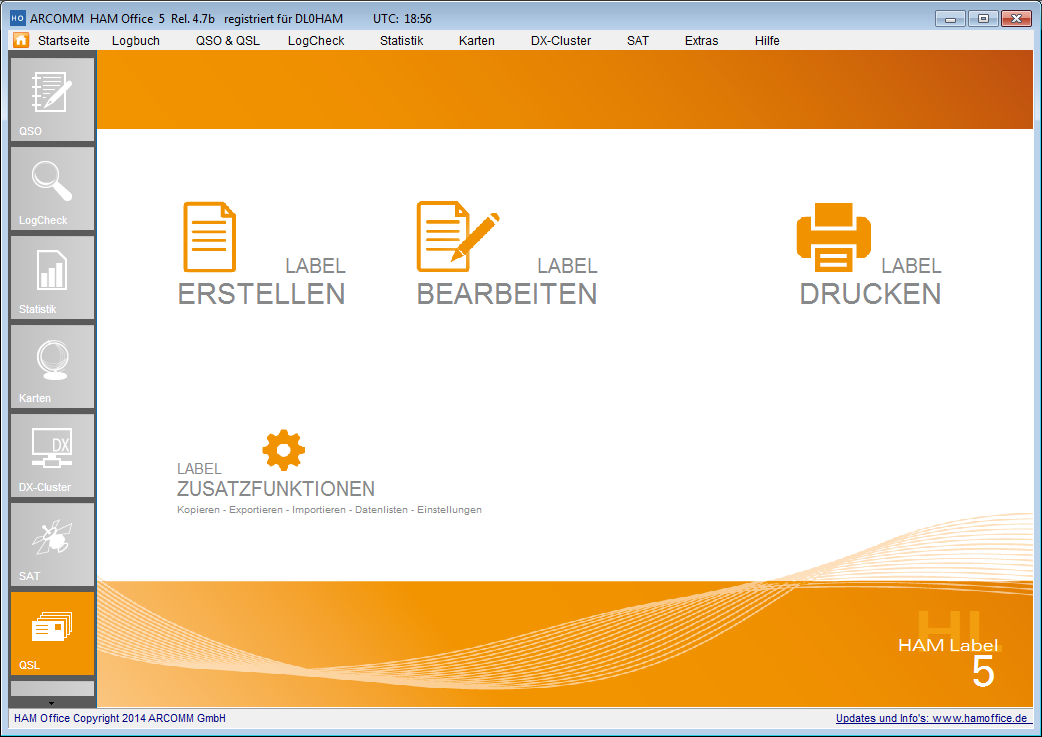

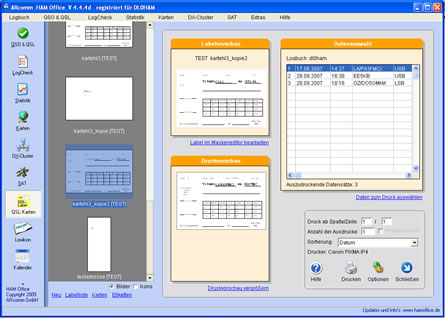

HAM Office 4 besitzt die Funktionen der Standardversion von HAM Label 3. Gibt man jetzt in HAM Office 4 den Pfad zu HAM Label 4 an, kann HAM Office selbst (fast) alle Funktionen von HAM Label 4 Professionell nutzen. Das Layout von HAM Label 4 wird in HAM Office 4 angezeigt.
